출처: 서흥풀리

출처: 스터디캐드캠

출처: 김픽스

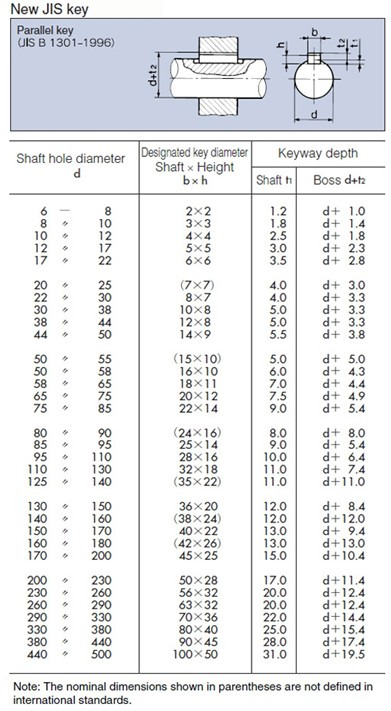

db*hb허용공차t1t2허용공차103*33±0.01251.81.4+0.1-011 124*44±0.01502.51.8+0.1-0141516175*55±0.01503.02.3+0.1-018192021226*66±0.01503.52.8+0.1-0242528308*78±0.01804.03.3+0.2-032353810*810±0.01805.03.3+0.2-0404212*812±0.02155.03.3+0.2-045485014*914±0.02155.53.8+0.2-0516*1016±0.02156.04.3+0.2-0606518*1118±0.02157.04.4+0.2-0707520*1220±0.02607.54.9+0.2-0808522*1422±0.02609.05.4+0.2-0909525*1425±0.02609.05.4+..

출처: 메카피아평행키(묻힘키)의 끼워맞춤1. '보통형' 키의 끼워맞춤 (구 규격-묻힘키의 '보통급')보통형은 미리 키를 축의 키홈에 끼워 놓고 허브를끼워맞추는 것으로 구 규격의 보통급에 해당한다.보통형은 축에 가공된 키 홈과 조립하는 키와의 끼워맞춤을 N9/h9(중간 끼워맞춤)로 적용하고, 보스 부분의 키 홈과 키와의 끼워맞춤을 Js9/h9(중간 끼워맞춤)로 적용한다. 보통형에서는 키의 폭방향(호칭:b)으로 축과 키 및 축과 보스의 끼워맞춤을 중간 끼워맞춤으로 적용하는데 보스 측보다 축 측에 더 작은 끼워맞춤 틈새(또는 더 큰 끼워맞춤 죔새)를 준다. 보통형 평행키는 개정 전 구 규격에서 '묻힘키' 의 보통급 평행키를 말한다.2. '조임형' 키의 끼워맞춤 (구 규격-묻힘키의 '정밀급')조임형은 미리 키를..

출처: 메카피아 구름베어링용 로크너트 풀림방지용 와셔 체결부 축의 홈 치수베어링용 로크너트와 크라운 와셔는 축에 끼워맞춤된 베어링의 이탈방지와 고정을위한 목적으로 자주 사용하는 기계요소 중의 하나입니다.회전축 나사부에 세로 방향의 홈(키홈과 유사함)을 가공하여 너트와 축을 크라운와셔로체결함으로써 너트의 풀림방지 효과를 얻을 수 있다.

출처: 메카피아 반달키 ( WOODRUFF KEYS ) KS규격 반달키 키홈의 모양 및 치수 데이터축(Shaft)에 반달 형태의 키홈을 가공하고 역시 반달 형태의 키(Key)를 끼워맞춤하여원형 부분에서 자유로이 움직일 수 있어 축과 허브(보스)가 잘 맞추어지는 구조로 되어 있다.따라서 서보모터의 테이퍼 축 등에 많이 적용되고 있는 것을 볼 수 있다. 또한 자동차의 테이퍼축, 전동기, 기타 공작기계 등에 널리 사용되고 있는 키의 일종이다.KS B 1311 에서는 반달키는 둥근바닥(WA)형과 납작바닥(WB)형으로 규격화 되어 있다.

출처: 김픽스

출처:  경진기업 사각키 & 키홈 (SUNK KEYS & ITS CORRESPONDING KEYWAYS )(KS B 1311,JIS B 1301참조)단위:mm키의호칭치수키의 치수 키 홈 의 치 수적용하는길이b×hb허용차h허용차eb₁허용차b₂허용차t₁t₂t₁ t₂축지름일반(가로×세로)(h9)(h9)(h9)기본치수기본치수허용차d시판용2×220200.162-0.0042±0.01251.21.0　 6~8300L3×33-0.0253-0.025~0.253-0.02931.81.4+0.18~104×44040　 404±0.01502.51.8010~125×55-0.035-0.03　 5 -0.0353.02.3　 12~176×66　 6　 0.256　 63.52.8　 17~227×77　 70,-0.036~0.40707±0.018..
