반달키 ( WOODRUFF KEYS )

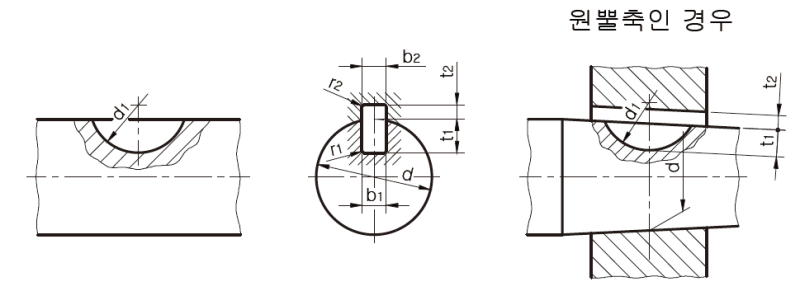

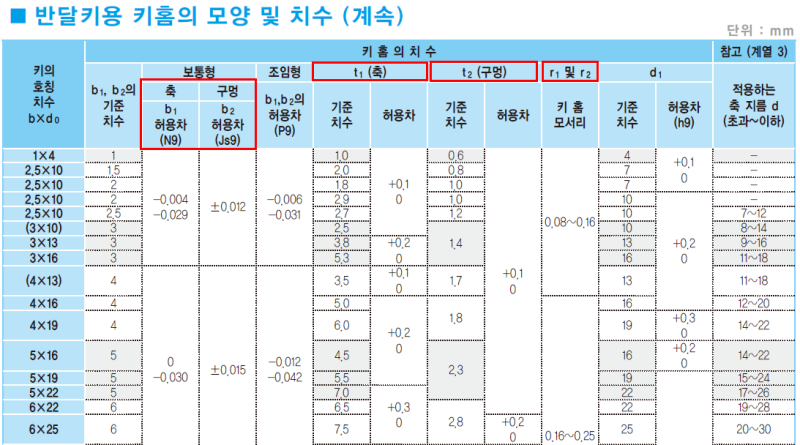

KS규격 반달키 키홈의 모양 및 치수 데이터

축(Shaft)에 반달 형태의 키홈을 가공하고 역시 반달 형태의 키(Key)를 끼워맞춤하여

원형 부분에서 자유로이 움직일 수 있어 축과 허브(보스)가 잘 맞추어지는 구조로 되어 있다.

따라서 서보모터의 테이퍼 축 등에 많이 적용되고 있는 것을 볼 수 있다.
또한 자동차의 테이퍼축, 전동기, 기타 공작기계 등에 널리 사용되고 있는 키의 일종이다.

KS B 1311 에서는 반달키는 둥근바닥(WA)형과 납작바닥(WB)형으로 규격화 되어 있다.
