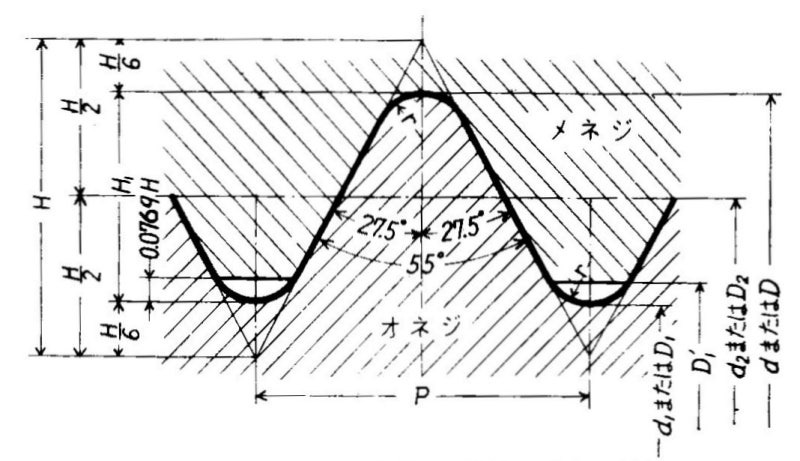

위트워드 가는나사 2호의 기준 산형과 기준 치수
|
나사의 호칭
|
나사산 수
(25.4mm에 대해서) |
피치
P |
수나사
|
암나사
|
||||
|
외경 d
|
유효 지름 d2
|
계곡의 지름 d1
|
谷노径 D
|
유효 직경 D2
|
내경 D1
(참고) 주 1 |
|||
|
W9.5 산 24
|
24
|
1.0583
|
9.5000
|
8.822
|
8.144
|
9.500
|
8.822
|
8.300
|
|
W10 산 24
|
24
|
1.0583
|
10.000
|
9.322
|
8.644
|
10.000
|
9.322
|
8.800
|
|
W10.5 산 24
|
24
|
1.0583
|
10.500
|
9.822
|
9.144
|
10.500
|
9.822
|
9.300
|
|
W11 산 20
|
20
|
1.2700
|
11.000
|
10.187
|
9.374
|
11.000
|
10.187
|
9.562
|
|
W11.5 산 20
|
20
|
1.2700
|
11.500
|
10.687
|
9.874
|
11.500
|
10.687
|
10.062
|
|
W12 산 20
|
20
|
1.2700
|
12.000
|
11.187
|
10.374
|
12.000
|
11.187
|
10.562
|
|
W12.5 산 20
|
20
|
1.2700
|
12.500
|
11.687
|
10.874
|
12.500
|
11.687
|
11.062
|
|
W13 산 20
|
20
|
1.2700
|
13.000
|
12.187
|
11.374
|
13.000
|
12.187
|
11.562
|
|
W13.5 산 20
|
20
|
1.2700
|
13.500
|
12.687
|
11.874
|
13.500
|
12.687
|
12.062
|
|
W14 산 18
|
18
|
1.4111
|
14.000
|
13.096
|
12.192
|
14.000
|
13.096
|
12.400
|
|
W14.5 산 18
|
18
|
1.4111
|
14.500
|
13.596
|
12.692
|
14.500
|
13.596
|
12.900
|
|
W15 산 18
|
18
|
1.4111
|
15.000
|
14.096
|
13.192
|
15.000
|
14.096
|
13.400
|
|
W16 산 18
|
18
|
1.4111
|
16.000
|
15.096
|
14.192
|
16.000
|
15.096
|
14.400
|
|
W17 산 16
|
16
|
1.5875
|
17.000
|
15.984
|
14.968
|
17.000
|
15.984
|
15.203
|
|
W18 산 16
|
16
|
1.5875
|
18.000
|
16.984
|
15.968
|
18.000
|
16.984
|
16.203
|
|
W19 산 16
|
16
|
1.5875
|
19.000
|
17.984
|
16.968
|
19.000
|
17.984
|
17.203
|
|
W20 산 16
|
16
|
1.5875
|
20.000
|
18.984
|
17.968
|
20.000
|
18.984
|
18.203
|
|
W21 산 14
|
14
|
1.8143
|
21.000
|
19.838
|
18.676
|
21.000
|
19.838
|
18.944
|
|
W22 산 14
|
14
|
1.8143
|
22.000
|
20.838
|
19.676
|
22.000
|
20.838
|
19.944
|
|
W23 산 14
|
14
|
1.8143
|
23.000
|
21.838
|
20.676
|
23.000
|
21.838
|
20.944
|
|
W24 산 14
|
14
|
1.8143
|
24.000
|
22.838
|
21.676
|
24.000
|
22.838
|
21.944
|
|
W25 산 14
|
14
|
1.8143
|
25.000
|
23.838
|
22.676
|
25.000
|
23.838
|
22.944
|
|
W26 산 14
|
14
|
1.8143
|
26.000
|
24.838
|
23.676
|
26.000
|
24.838
|
23.944
|
|
W28 산 12
|
12
|
2.1167
|
28.000
|
26.645
|
25.290
|
28.000
|
26.645
|
25.603
|
|
W30 산 12
|
12
|
2.1167
|
30.000
|
28.645
|
27.290
|
30.000
|
28.645
|
27.603
|
|
W32 산 12
|
12
|
2.1167
|
32.000
|
30.645
|
29.290
|
32.000
|
30.645
|
29.603
|
|
W34 산 12
|
12
|
2.1167
|
34.000
|
32.645
|
31.290
|
34.000
|
32.645
|
31.603
|
|
W35 산 12
|
12
|
2.1167
|
35.000
|
33.645
|
32.290
|
35.000
|
33.645
|
32.603
|
|
W36 산 12
|
12
|
2.1167
|
36.000
|
34.645
|
33.290
|
36.000
|
34.645
|
33.603
|
|
W38 산 12
|
12
|
2.1167
|
38.000
|
36.645
|
35.290
|
38.000
|
36.645
|
35.603
|
|
W40 산 12
|
12
|
2.1167
|
40.000
|
38.645
|
37.290
|
40.000
|
38.645
|
37.603
|
|
W42 산 12
|
12
|
2.1167
|
42.000
|
40.645
|
39.290
|
42.000
|
40.645
|
39.603
|
|
W44 산 12
|
12
|
2.1167
|
44.000
|
42.645
|
41.290
|
44.000
|
42.645
|
41.603
|
|
W45 산 12
|
12
|
2.1167
|
45.000
|
43.645
|
42.290
|
45.000
|
43.645
|
42.603
|
