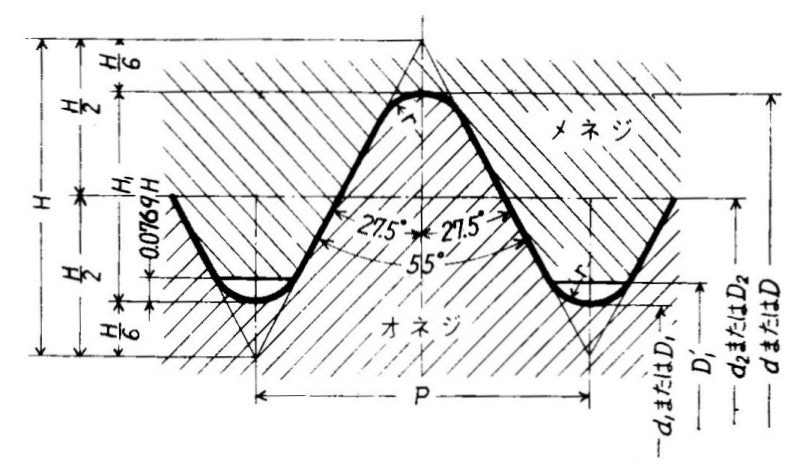

위트워드 가는나사 1호의 기준치수와 산형
|
나사의 호칭
|
나사산 수
(25.4mm에 대해서) |
피치
P |
수나사
|
암나사
|
||||
|
외경 d
|
유효 지름 d2
|
골의 지름 d1
|
골의 지름 D
|
유효 직경 D2
|
내경 D1
(참고) 주 1 |
|||
|
W9.5 산 20
|
20
|
1.2700
|
9.5000
|
8.687
|
7.874
|
9.500
|
8.687
|
8.062
|
|
W10 산 20
|
20
|
1.2700
|
10.000
|
9.187
|
8.374
|
10.000
|
9.187
|
8.562
|
|
W10.5 산 20
|
20
|
1.2700
|
10.500
|
9.687
|
8.874
|
10.500
|
9.687
|
9.062
|
|
W11 산 18
|
18
|
1.4111
|
11.000
|
10.096
|
9.192
|
11.000
|
10.096
|
9.400
|
|
W11.5 산 18
|
18
|
1.4111
|
11.500
|
10.596
|
9.692
|
11.500
|
10.596
|
9.900
|
|
W12 산 18
|
18
|
1.4111
|
12.000
|
11.096
|
10.192
|
12.000
|
11.096
|
10.400
|
|
W12.5 산 18
|
18
|
1.4111
|
12.500
|
11.596
|
10.692
|
12.500
|
11.596
|
10.900
|
|
W13 산 16
|
16
|
1.5875
|
13.000
|
11.984
|
10.968
|
13.000
|
11.984
|
11.203
|
|
W13.5 산 16
|
16
|
1.5875
|
13.500
|
12.484
|
11.468
|
13.500
|
12.484
|
11.703
|
|
W14 산 16
|
16
|
1.5875
|
14.000
|
12.984
|
11.968
|
14.000
|
12.984
|
12.203
|
|
W14.5 산 16
|
16
|
1.5875
|
14.500
|
13.484
|
12.468
|
14.500
|
13.484
|
12.703
|
|
W15 산 16
|
16
|
1.5875
|
15.000
|
13.984
|
12.968
|
15.000
|
13.984
|
13.203
|
|
W16 산 14
|
14
|
1.8143
|
16.000
|
14.838
|
13.676
|
16.000
|
14.838
|
13.944
|
|
W17 산 14
|
14
|
1.8143
|
17.000
|
15.838
|
14.676
|
17.000
|
15.838
|
14.944
|
|
W18 산 14
|
14
|
1.8143
|
18.000
|
16.838
|
15.676
|
18.000
|
16.838
|
15.944
|
|
W19 산 12
|
12
|
2.1167
|
19.000
|
17.645
|
16.290
|
19.000
|
17.645
|
16.603
|
|
W20 산 12
|
12
|
2.1167
|
20.000
|
18.645
|
17.290
|
20.000
|
18.645
|
17.603
|
|
W21 산 12
|
12
|
2.1167
|
21.000
|
19.645
|
18.290
|
21.000
|
19.645
|
18.603
|
|
W22 산 12
|
12
|
2.1167
|
22.000
|
20.645
|
19.290
|
22.000
|
20.645
|
19.603
|
|
W23 산 10
|
10
|
2.5400
|
23.000
|
21.374
|
19.748
|
23.000
|
21.374
|
20.123
|
|
W24 산 10
|
10
|
2.5400
|
24.000
|
22.374
|
20.748
|
24.000
|
22.374
|
21.123
|
|
W25 산 10
|
10
|
2.5400
|
25.000
|
23.374
|
21.748
|
25.000
|
23.374
|
22.123
|
|
W26 산 10
|
10
|
2.5400
|
26.000
|
24.374
|
22.748
|
26.000
|
24.374
|
23.123
|
|
W28 산 9
|
9
|
2.8222
|
28.000
|
26.193
|
24.386
|
28.000
|
26.193
|
24.803
|
|
W30 산 9
|
9
|
2.8222
|
30.000
|
28.193
|
26.386
|
30.000
|
28.193
|
26.803
|
|
W32 산 9
|
9
|
2.8222
|
32.000
|
30.193
|
28.386
|
32.000
|
30.193
|
28.803
|
|
W34 산 8
|
8
|
3.1750
|
34.000
|
31.967
|
29.934
|
34.000
|
31.967
|
30.403
|
|
W35 산 8
|
8
|
3.1750
|
35.000
|
32.967
|
30.934
|
35.000
|
32.967
|
31.403
|
|
W36 산 8
|
8
|
3.1750
|
36.000
|
33.967
|
31.934
|
36.000
|
33.967
|
32.403
|
|
W38 산 8
|
8
|
3.1750
|
38.000
|
35.967
|
33.934
|
38.000
|
35.967
|
34.403
|
|
W40 산 8
|
8
|
3.1750
|
40.000
|
37.967
|
35.934
|
40.000
|
37.967
|
36.403
|
|
W42 산 8
|
8
|
3.1750
|
42.000
|
39.967
|
37.934
|
42.000
|
39.967
|
38.403
|
|
W44 산 7
|
7
|
3.6286
|
44.000
|
41.677
|
39.354
|
44.000
|
41.677
|
39.890
|
|
W45 산 7
|
7
|
3.6286
|
45.000
|
42.677
|
40.354
|
45.000
|
42.677
|
40.890
|
[주]
1. 암나사 내경 란의 수치는 그림의 D1 '의 크기를 나타낸 것으로, 암나사 내경의 허용차에 대한 기준 치수로는 암나사 내경 D1을 사용한다. 그 수치는 수나사 골의 지름 d1와 일치한다.
