핀(Pin)의 종류와 특징

출처: 김픽스

 기계요소 핀(Pin)이란?

핀은 큰 힘이 걸리지 않는 부품을 고정하거나 풀림을 방지하는 결합용 기계 요소로, 2개 이상의 부품을 결합할 때 사용됩니다. 주로 접촉면의 미끄럼을 방지하거나 너트의 풀림 방지, 그리고 부품의 위치 고정 등 비교적 작은 힘이 작용하는 곳에 사용됩니다. 핀의 재질은 강철, 황동, 구리 등이 일반적으로 사용되며, 필요에 따라 내구성과 강도를 고려한 재질이 선택됩니다.

핀은 그 용도와 형태에 따라 여러 종류로 구분되며, 대표적인 유형으로는 평행핀, 테이퍼핀, 분할핀, 스프링핀 등이 있습니다. 평행핀은 일정한 직경을 가진 원통형 핀으로 부품의 위치를 고정하는 데 주로 사용됩니다. 테이퍼핀은 양 끝이 서로 다른 직경을 가지며, 높은 고정력을 필요로 하는 경우에 적합합니다. 분할핀은 너트나 볼트의 풀림을 방지하기 위해 사용되며, 스프링핀은 내부에 스프링 구조가 있어 충격이나 진동에 대한 저항력을 갖춘 핀입니다.

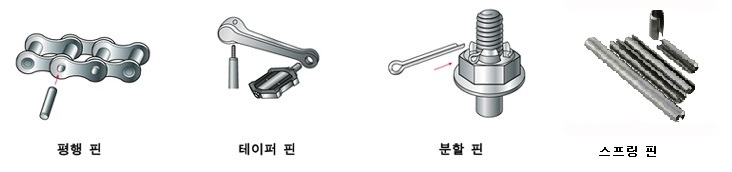

핀의 종류와 특징

▶ 평행핀은 2개 이상의 부품을 고정할 때 동일한 위치에 구멍을 뚫어 그 구멍에 핀을 삽입하여 결합하는 방식입니다. 굵기가 일정하고 둥근 모양을 가지고 있으며, 일상생활에서는 자전거 체인 연결에 사용되는 예가 있습니다. 또한, 정밀가공이 필요하거나 큰 부하가 작용하는 기계에서도 많이 사용됩니다.

▶ 테이퍼핀은 끝이 점차 가늘어지는 원뿔 형태로, 끝이 갈라진 것과 그렇지 않은 것으로 나뉩니다. 미끄럼 방지 목적으로 사용되지만 충격으로 인해 이완이 발생하기 쉬우므로 주의가 필요합니다. 자전거 크랭크축과 크랭크를 결합하는 데 자주 사용됩니다.

▶ 분할핀은 너트의 풀림 및 탈락을 방지하는 역할을 합니다. 일반적으로 볼트와 너트로 결합된 부분에 진동, 온도차, 또는 반대힘에 의해 너트가 풀리지 않도록 오토바이, 자동차, 공장 크레인 같은 운반장비에 주로 사용됩니다.

▶ 스프링핀은 얇은 금속판을 원통으로 감아 열처리한 핀으로, 구멍에 삽입할 때 스프링 작용을 이용해 구멍 안에서 벌어져 밀착됩니다. 주로 컨베이어벨트나 부하가 작은 기계에서 사용됩니다.
