BEARING > 깊은홈 볼베어링 규격 ☆☆☆☆☆

단열깊은홈 볼베어링   ㅣ 내경 10~22mm ㅣ 내경 25~45mm ㅣ 내경 50~75mm ㅣ 내경 80~105mm ㅣ 내경 110~160mm ㅣ

▶ 내경 10~22mm

주 요 치 수 (mm) 기본정격하중 계수 허용회전수(rpm) 호칭번호 스냅링치수(mm) 질량(kg) d D B r {kgf} fo 오일윤활 개방형 시일드형   시일형 스냅링홈형 스냅링형 D2 f (참고) (최소) Cr Cor 개방형 Z형 (최대) (최대) 10 19 5 0.3 175 86 14.8 40000 6800 ZZ W DD - - - - 0.005   22 6 0.3 275 129 14.0 38000 6900 ZZ W DD N NR 24.8 0.7 0.009   26 8 0.3 465 201 12.4 36000 6000 ZZ W DDU N NR 28.7 0.84 0.018   30 9 0.6 520 244 13.2 30000 6200 ZZ W DDU N NR 34.7 1.12 0.032   35 11 0.6 825 350 11.2 26000 6300 ZZ W DDU N NR 39.7 1.12 0.052 12 21 5 0.3 195 106 15.3 38000 6801 ZZ W DD - - - - 0.006   24 6 0.3 295 149 14.5 36000 6901 ZZ W DD N NR 26.8 0.7 0.010   28 7 0.3 520 241 13.0 32000 16001 - - - - - - - 0.019   28 8 0.3 520 241 13.0 32000 6001 ZZ W DDU N NR 30.7 0.84 0.022   32 10 0.6 695 310 12.3 28000 6201 ZZ W DDU N NR 36.7 1.12 0.037   37 12 1 990 425 11.1 24000 6301 ZZ W DDU N NR 41.3 1.12 0.060 15 24 5 0.3 212 128 15.8 34000 6802 ZZ W DD - - - - 0.007   28 7 0.3 440 230 14.3 30000 6902 ZZ W DD N NR 30.8 0.85 0.015   32 8 0.3 570 289 13.9 28000 16002 - - - - - - - 0.027   32 9 0.3 570 289 13.9 28000 6002 ZZ W DDU N NR 36.7 1.12 0.031   35 11 0.6 780 380 13.2 24000 6202 ZZ W DDU N NR 39.7 1.12 0.045   42 13 1 1170 555 12.3 20000 6302 ZZ W DDU N NR 46.3 1.12 0.083 17 26 5 0.3 268 160 15.7 30000 6803 ZZ W DD - - - - 0.007   30 7 0.3 470 260 14.7 28000 6903 ZZ W DDU N NR 32.8 0.85 0.017   35 8 0.3 610 330 14.4 26000 16003 - - - - - - - 0.033   35 10 0.3 610 330 14.4 26000 6003 ZZ W DDU N NR 39.7 1.12 0.041   40 12 0.6 975 490 13.2 20000 6203 ZZ W DDU N NR 44.6 1.12 0.067   47 14 1 1390 675 12.4 18000 6303 ZZ W DDU N NR 52.7 1.12 0.113 20 32 7 0.3 410 252 15.5 26000 6804 ZZ W DD N NR 34.8 0.85 0.017   37 9 0.3 650 375 14.7 22000 6904 ZZ W DDU N NR 39.8 0.85 0.037   42 8 0.3 810 455 14.5 20000 16004 - - - - - - - 0.048   42 12 0.6 955 510 13.8 20000 6004 ZZ W DDU N NR 46.3 1.12 0.068   47 14 1 1300 670 13.1 18000 6204 ZZ W DDU N NR 52.7 1.12 0.107   52 15 1.1 1620 805 12.4 17000 6304 ZZ W DDU N NR 57.9 1.12 0.145 22 44 12 0.6 960 515 14.0 20000 60/22 ZZ W DDU N NR 48.3 1.12 0.074   50 14 1 1320 695 13.5 16000 62/22 ZZ W DDU N NR 55.7 1.12 0.119   56 16 1.1 1870 940 12.4 16000 63/22 ZZ W DDU N NR 61.7 1.12 0.179

단열깊은홈 볼베어링

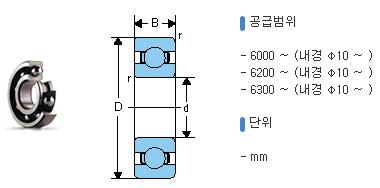

깊은 홈 볼 베어링 규격별 외형 치수









내경(d)	베어링번호	외경(D)	두께(B)	r(Min.)	CR (N)
10	6000	26	8	0.3	4550
	6200	30	9	0.6	5100
	6300	35	11	0.6	8100
12	6001	28	8	0.3	5100
	6201	32	10	0.6	6800
	6301	37	12	1	9800
15	6002	32	9	0.3	5600
	6202	35	11	0.6	7650
	6302	42	13	1	11400
17	6003	35	10	0.3	6000
	6203	40	12	0.6	9550
	6303	47	14	1.1	13600
20	6004	42	12	0.6	9400
	6204	47	14	1	12800
	6304	52	15	1.1	15900
25	6005	47	12	0.6	10100
	6205	52	15	1	14000
	6305	62	17	1.1	23600
30	6006	55	13	1	13200
	6206	62	16	1	19500
	6306	72	19	1.1	26700
35	6007	62	14	1	16000
	6207	72	17	1	25700
	6307	80	21	1.5	33500
40	6008	68	15	1	16800
	6208	80	18	1.1	29100
	6308	90	23	1.5	40500
45	6009	75	16	1	21000
	6209	85	19	1.1	32500
	6309	100	25	1.5	53000
50	6010	80	16	1	21800
	6210	90	20	1.1	35000
	6310	110	27	2
55	6011	90	18	1.1	28300
	6211	100	21	1.5	43500
60	6012	95	18	1.1	29500
	6212	110	22	1.5	52500
65	6013	100	18	1.1	30500
	6213	120	23	1.5	57000
70	6014	110	20	1.1	38000
	6214	125	24	1.5	-
75	6015	115	20	1.1	39500
80	6016	125	22	1.1	47500
85	6017	130	22	1.1	49500
90	6018	140	24	1.5	58000
95	6019	145	24	1.5	60500
100	6020	150	24	1.5	60000
105	6021	160	26	2	72500
110	6022	170	28	2	84500
120	6024	180	28	2	88000
130	6026	200	33	2	106000
140	6028	210	33	2	110000
150	6030	225	35	2.1	126000
160	6032	240	38	2.1	140000
170	6034	260	42	2.1	173000
180	6036	280	46	2.1	196000
190	6038	290	46	2.1	212000
200	6040	310	51	2.1	240000
220	6044	340	56	3	290000
240	6048	360	56	3	315000
