TM나사 (30도 사다리꼴 나사) 규격표



TM나사 ( 30도 사다리꼴 나사) 규격표

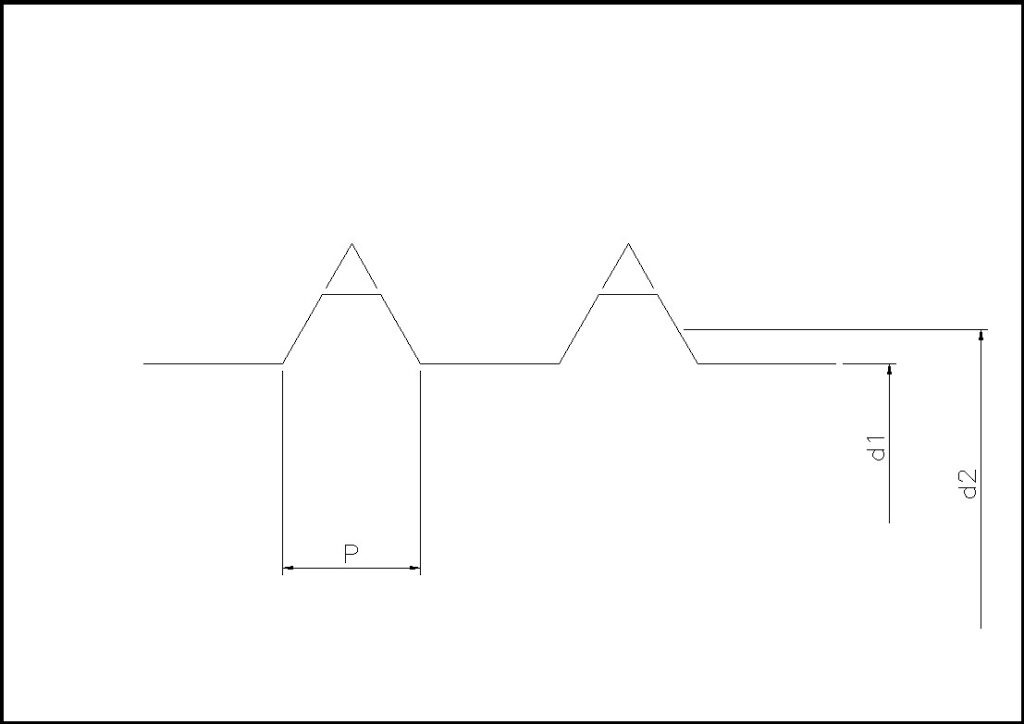

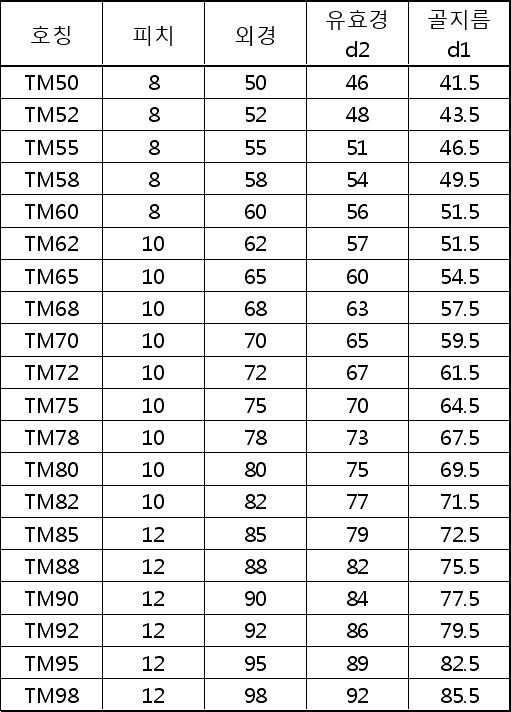

  1. TM나사 ( 30도 사다리꼴 나사) 호칭, 피치, 외경 , 유효경표
  2. 외경은 각 호칭의 숫자이며, 호칭 끝 L이나 R이 붙어 있는 경우는 왼나사, 오른나사 구분을 하기 위해 표시를 한다.
  3. EX : TM 50R = TM50오른나사 TM 50L = TM50왼나사
